家里墙壁开关插座坏了需要怎么进行更换？多数人碰到这些情况会不知道怎么办好，因为这样的情况，基本上线路是电工负责安装的，自己不懂电路知识，今天王泰电器小编和大家分享下墙壁开关插座的接线步骤：
第一步：打开您要拆除的墙壁开关及断路器。该断路器可控制整个房间，或者只是在一个特定墙壁上。
4、火线按图，把它接入开关2个孔中的一个A标记内，把另外一个孔中留出绝缘线接入下面的插座3个孔中的L孔内过行对接。零线接入插座3个孔中的N孔内接牢。地线接入插座3个孔中的E孔内接牢。若零线与地线错接，使用电器时会出现黑灯及开关跳闸现象。
1、开关应离地13～150CM，距离门框边15到2004，门后一般不会安装开关插座，有护墙板的墙壁开关位置至少距板的顶端距离在0.2M以上，明装开关插座时安装距离地面应是：1.3M，安装插座时不低于0.3m,但不能安装在床头和桌面，而且开关的方向应是一致。
2、关闭电源，准备好常用工具，如图所示。
首先要关闭电源，为了防止触电。开关插座安装工具准备好，如测量要用的卷尺（但水平尺也可以进行测量的），线坠，钻孔时要用的电钻和扎锥，手用绝缘手套和剥线钳等。墙壁开关插座安装准备：在电路电线、底盒安装以及封面装修完成后安装。墙壁开关插座的安装需要满足重要作业条件，第一要安装的墙面要刷白，油漆和壁纸在装修工作完成后才可开始操作。一些电路管道和盒子需铺设完毕，要完成绝缘遥测。
3、墙壁开关插座安装过程
第二步：用平头螺丝刀到接线盒固定在墙 上开关盖板，卸下螺丝。取下盖板和电路测试仪的探针放置在每个交换机上的螺丝端子，以确保没有任何力量去开关。参考电路测试仪的指示。
第三步：开关，接线盒用十字头螺丝刀拧下两个螺丝·拉丝开关，从接线盒，使您可以访问电线端子螺丝在侧面的开关。
第四步：上侧的开关，一个十字螺丝刀松开端子螺钉，拉电线远离开关。将开关拔离墙。
第五步：塑料线帽在每个线端。电工胶带包裹在每个帽和线进一步牢固的线尾帽。东西线进入接线盒。在接线盒中放置了坚实的盖板，并用螺丝刀固定螺钉。如下图所示：

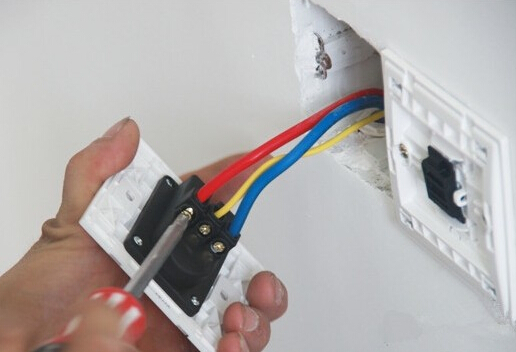

5、将墙壁开关插座紧贴于塑料台上，方向位置摆正，然后用工具把螺丝固定牢，最后盖上装饰板。
